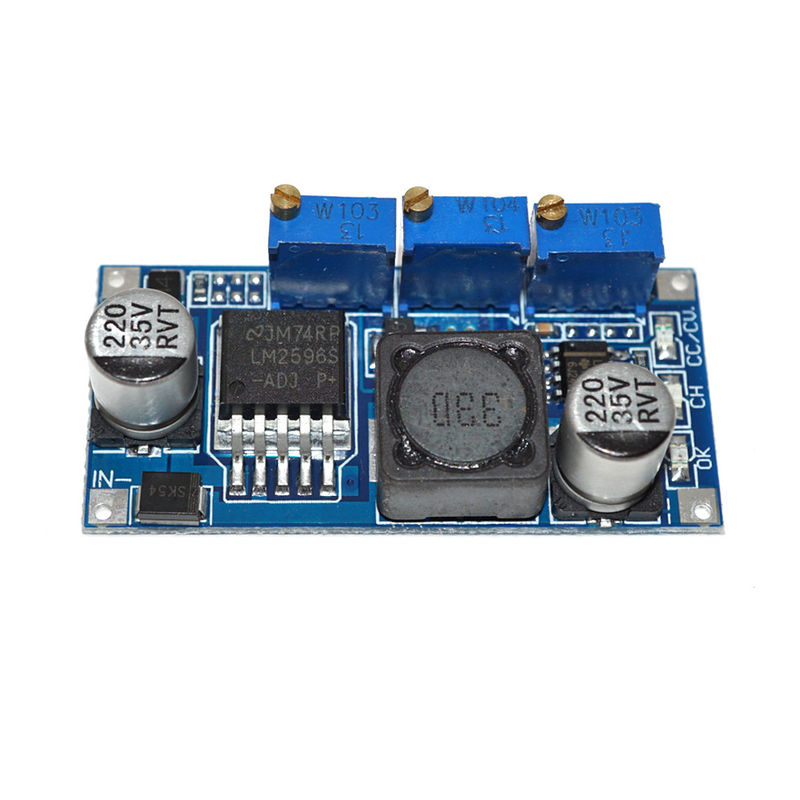

DC-DCはArduino 7V-35Vに1.25V-30V 3Aのための力モジュールLM2596モジュール センサーを減らします

DC-DCは力モジュールLM2596モジュール7V-35Vに1.25V-30V 3Aを減らします

記述:

入力電圧:5-35V
定格出力の流れ:3A
出力電圧:1.25ボルトに30Vから絶えず調節可能

ドロップアウトの電圧:モジュールの出力を着実に保障するために減少のために1.5V。最低1.5V圧力相違を保って下さい。

充満一定した現在の指摘ランプ、チャージ インジケータ ランプ、ランプの流れの調節可能な超小さい容積が付いているこのプロダクト。

サイズ:48mm （l） *24mm （W） （高い）含んでいない*11.4mm、電位差計を（を含む電位差計の高さ13mm）。

モジュールの性質:非隔離された軽減する一定した流れ。一定した電圧モジュール（CC CV）。充満モジュール。

適用範囲:高い発電LED一定した現在のドライブ、リチウム（を含むferroelectric）バッテリーの充電、6V、12V、14Vの24V電池充満、NiCdおよびNiMH電池（電池） 4V充満、太陽電池パネルおよび風力発電機。

出力電圧:

絶えず1.Adjustable （調節可能な1.25-30V）;

2.Requires固定出力（1.25-30V任意選択間で）。

調節可能なモード:力を（7-35V）正しく接続し、次に出力電圧使用マルティメーターおよび電位差計（一般に、木びき台に右回りの回転倍力、反対）を監視して下さい。

出力電圧:絶えず調節可能（1.25-30V負荷規則）。

最大出力の流れ:3A、（15Wより多くはひれを喜びます取付けます）。

ランプの流れを回して下さい:一定した現在の値* （1% - 100%）、一定した現在の値のような回転ランプの現在および一定した現在の値連結、3Aの2Aへの一定した流れ（0.1*3A=0.3A）の0.1回に、時一定した現在の規制の価値置かれる回転ランプの流れはありましたりそしてランプの流れをです一定した流れ（0.1*2A=0.2A）の0.1回回します。

ドロップアウトの電圧:2V

出力電力:自然な冷却15W

効率:より高い電圧92% （最高92% （、高性能）

出力さざ波:20Mの帯域幅（参照のためにだけ）

入力12V出力5V 3A 60mV （MAX）

働く温度:産業等級（- +85 ℃への40 ℃） （環境の温度は40度を、減らします力の使用を超過します、または増強するために熱を散らして下さい）。

完全な温度:45 ℃

正価格販売流れ:典型的な10mA （12V 4.2V）

負荷正規率:+ 1%

電圧調整率:0.5%

動的応答の速度:5% 200uS

表示器:一定した流れの表示燈はチャージ インジケータ ライトが青かった後、ライトを満たす赤赤いですです。

出力短絡の保護:はい、一定した流れ（一定した流れの価値を置く）。

関係:ワイヤーはPCBで直接溶接されてできます。

バッテリーの充電方法:

1. 電池およびモジュールの入力電圧を満たすことをあなたは必要とする浮遊物電圧および充満流れを定めて下さい。

2. 調節可能な一定した電位差計は3Vに、出力電圧約調整されます。

その間3.Useマルティメーター10Aの現在のブロックの測定の出力短絡の流れは、出力電流を作るために一定した現在の電位差計を調節して前もって決定された現在の値に達します。

4.The充満回転ランプの現在のデフォルトは充満流れ（現在の値）の0.1回です。必要としたら、回転ランプの現在の電位差計を調節して下さい（一般に調節しないで下さい）。

5. 浮遊充満電圧に電圧を出力するために作るべき調節可能な一定した電位差計。

6.Connect電池、満たすことを試みるため（1つ、2、3、4は、5つのステップ モジュールの入力パワー、電池に接続されない出力正価格販売です）。

LEDの一定した現在の運転の使用方法:

1. LEDを運転する必要性作動させます現在および最高定常電圧を定めて下さい。

2. 規則の定数の電位差計;2つは3Vに、出力電圧調整されます。

その間3.Useマルティメーター10Aの現在のブロックの測定の出力短絡の流れは、出力電流を作るために一定した現在の電位差計を調節してLEDの動作電流に達します。

LEDの最高定常電圧に電圧を出力するために作るべき4.Adjustable一定した電位差計。

LEDへの5.Connected、試みテスト機械。（1つ、2、3は、4つのステップ モジュールの入力パワー、LEDランプに接続されない出力正価格販売です）。
